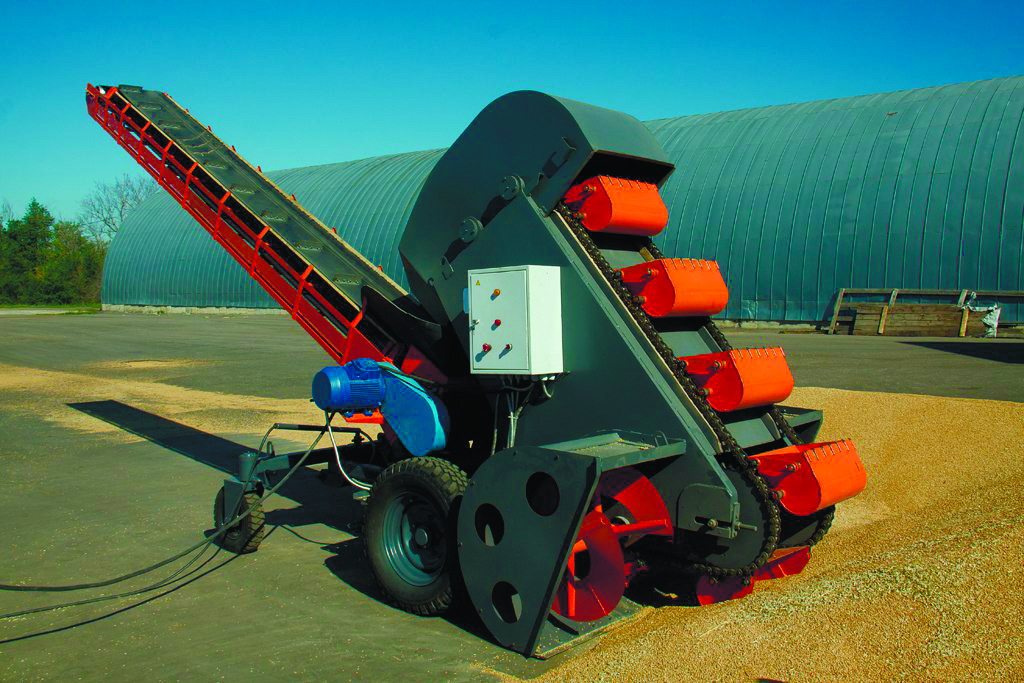

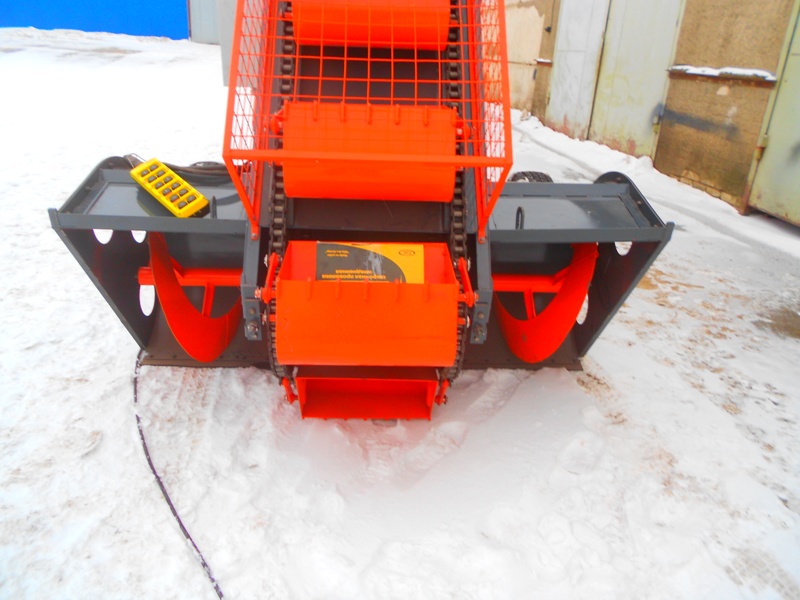

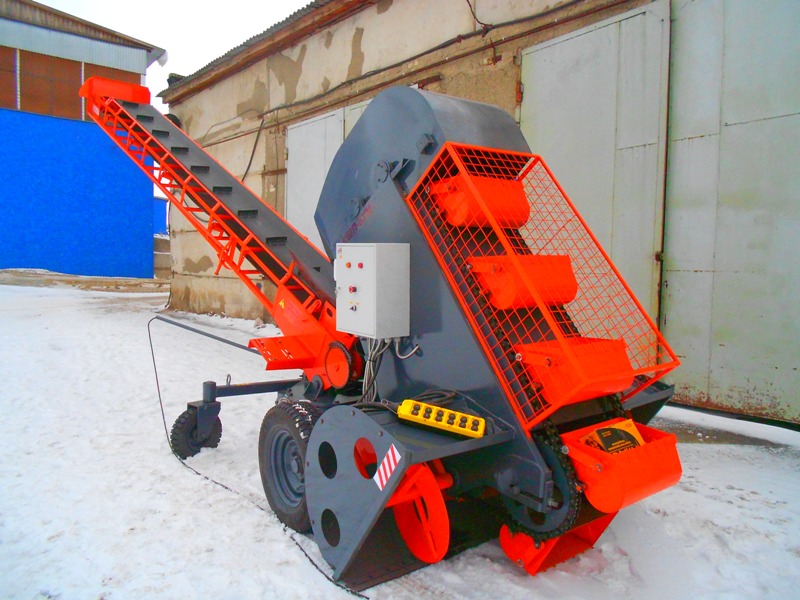

Погрузчик КШП-6УМ
Погрузчик ковшовый шнековый КШП-6УМ – передвижная самоходная машина непрерывного действия. Предназначен для погрузки зерна и кукурузы в початках с наземных площадей в автомашины и другие преимущественно передвижные транспортные средства, приёмники.
Кроме того, КШП-6УМ может быть использован на штабелёвочных (как первичный агрегат в цепи передвижных ленточных транспортёров), разгрузочных работах или для перелопачивания зерна на зерновых складах.
Существенные отличия от КШП-6:
1) Исключено полностью гидрооборудование, имеющее множество недостатков;
2) Для подъёма элеватора и поворота транспортёра применены электроцилиндры (актуаторы) типа LA c высокопрочным корпусом предназначенным для интенсивной работы в течении длительного времени;
3) Существующие 3-х ступенчатые червячно-зубчатые редукторы заменены на насосные цилиндрические моторы-редукторы, не требующие в течении 8 лет дополнительного обслуживания;
4) Разработана более совершенная поворотная платформа, эффективная в эксплуатации;
5) В конструкции рамы выгрузного элеватора применена сталь 09Г2С, трубы прямоугольного сечения вместо швеллеров, что повышает надёжность и прочность отдельных узлов, подвергающихся деформации на существующем аналоге;
6) За счет изменения конструкции ковшей повышена производительность машины до 150 тонн в час;
7) Высота погрузки в транспортное средства более 4х метров.
8) Поворот траспортера производится механизмом, который представляет собой горизонтальный мотор-редуктор с встроенным тормозом.
| Наименование показателя | Значение |
| 1.2.1. Марка | КШП-6УМ |
| 1.2.2. Тип | самопередвижной |
| 1.2.3. Привод | электрический |
| 1.2.4. Производительность погрузчика, теоретическая, т/ч не менее:-на зерне с объемной массой 750 кг/м3
-на кукурузе в початках с объемной массой 500 кг/м3 |
110
65 |
| 1.2.5. Ширина захвата, мм не более | 1800 |
| 1.2.6. Суммарная установленная мощность, кВТ, не более | 8,46 |
| 1.2.7. Источник энергии – сеть трехфазного переменного тока напряжением 380В (+15%; -11%) | |
| 1.2.8. Мощность, кВ, не мене | 25 |
| 1.2.9. Эквивалентный уровень звука, дБЛ, не более | 80 |
| 1.2.10. Скорость погрузчика при передвижении самоходом, м/с, не менее | 0,1 |
| 1.2.11. База, мм | 1426…1626±15 |
| 1.2.12. Колея, мм | 1300±6 |
| 1.2.13. Дорожный просвет, (при поднятом элеваторе), мм | 180…200 |
| 1.2.14. Максимальная высота сброса продукта, мм, не менее | 4100 |
| 1.2.15. Габаритные размеры погрузчика, мм-длина
-ширина -ширина |
7400±201820±20
2740±20 |
| 1.2.16. Масса погрузчика без запасных частей, кг, не более | 1920±50 |
| ЭЛЕВАТОР | |
| 1.2.17. Емкость ковша, л | 26 |
| 1.2.18. Количество ковшей | 10 |
| 1.2.19. Тяговая цепь | ПРЛ-38,1-10000 ГОСТ 13568-75 (2х138) |
| 1.2.20. Приводной двигатель | Мотор-редуктор |
| 1.2..21.Мощность, кВт | 3,0 |
| 1.2..22. Частота вращения, об/мин | 3000 |
| 1.2.23. Приводные ремни, шт | 3 |
| 1.2.24. Приводная цепь | ПР-25,4-10000 ГОСТ 13568-75 (57 звеньев) |
| 1.2.25. Время подъема элеватора, с, не более | 8 |
| 1.2.26. Время опускания элеватора, с | 2-3 |
| 1.2.27. Высота подъема элеватора, мм | 180…200 |
| 1.2.28. Подъем элеватора | Актуатор LA36С42±20100В25 (0,24 КВТ) -24в |
| ТРАНСПОРТЕР | |
| 1.2.29. Лента | Ремень М-500-3-Б-800-0-1,0 В ГОСТ 28831-79 с вертикальными скребками (L=12 м) |
| 1.2.30. Количество скребков, шт | 21 |
| 1.2.31. Приводной двигатель | АИР М112МАУ3 |
| 1.2.32. Мощность, кВт | 4 квт. |
| 1.2.33. Частота вращения, об/мин | 1000 об/мин |
| 1.2.34. Приводная цепь | ПР-19,05-3000 ГОСТ 13568-75 |
| 1.2.35. Приводная цепь | ПР-25,4-10000 ГОСТ 13568-75 |
| 1.2.36. Наклон транспортера к горизонту | От13 до 40 градусов |
| 1.2.37. Угол поворота транспортера вокруг вертикальной оси | 120 градусов |
| 1.2.38. Время поворота транспортера, с, не более | 60 |
| 1.2.39. Механизм подъема транспортера | Домкрат |
| 1.2.40. Поворот транспортера | Мотор-редукторТYРЕА203 ИН30 Р63 |
| РАМА | |
| 1.2.41.Ведущие колеса | Шина 6,50-16 ГОСТ 4754-80 |
| 1.2.42. Колесо в сборе | 4.00х8 |
| 1.2.43. Приводной двигатель (2шт) | Мотор-редуктор ТYРЕ С-313 РS1(О,55 кВт) |
| 1.2.44 Приводная цепь | ПР-25,4-10000 ГОСТ 13568-75 |
