Монтируемые опрыскиватели

Опрыскиватель штанговый монтируемый "Заря"

Опрыскиватель предназначен для работы в сельском хозяйстве и служит для выполнения мероприятий по защите растений от сорняков, вредителей и болезней жидкими  химическими и микробиологическими препаратами (пониженными нормами внесения рабочей жидкости) методом опрыскивания.
На опрыскивателе установлен комплект аппаратуры мелкокапельного распыления «ЗАРЯ».
Основными элементами аппаратуры распыления являются распылители роторного типа.
Преимуществом роторных распылителей перед щелевыми являются:

  • - возможность снижения нормы расхода рабочей жидкости в расчете на 1 га обрабатываемой площади за счет малообъемного опрыскивания;
  • - улучшение качества обработки за счет повышенной проникающей способности распыления;
  • - увеличение производительности за счет меньшего количества остановок для заправки рабочей емкости.

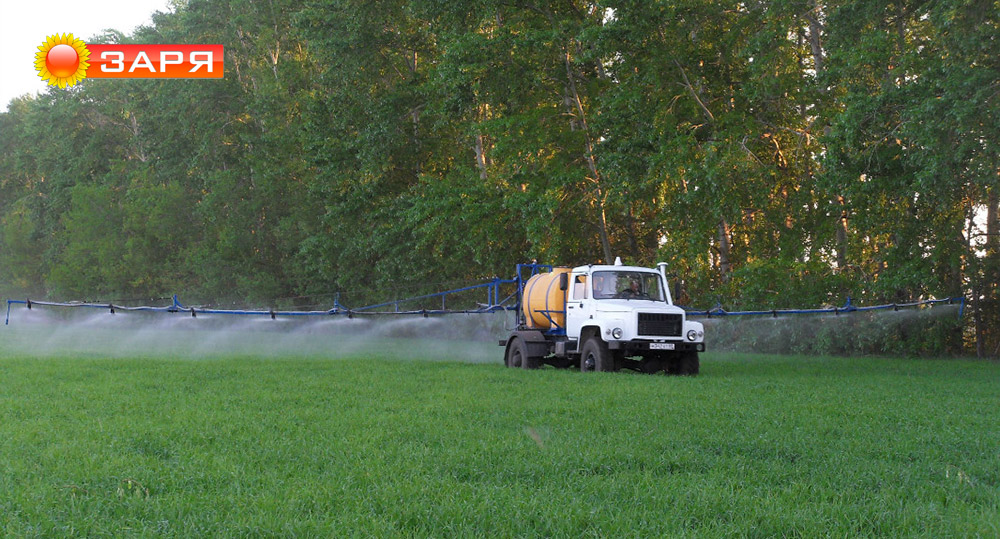

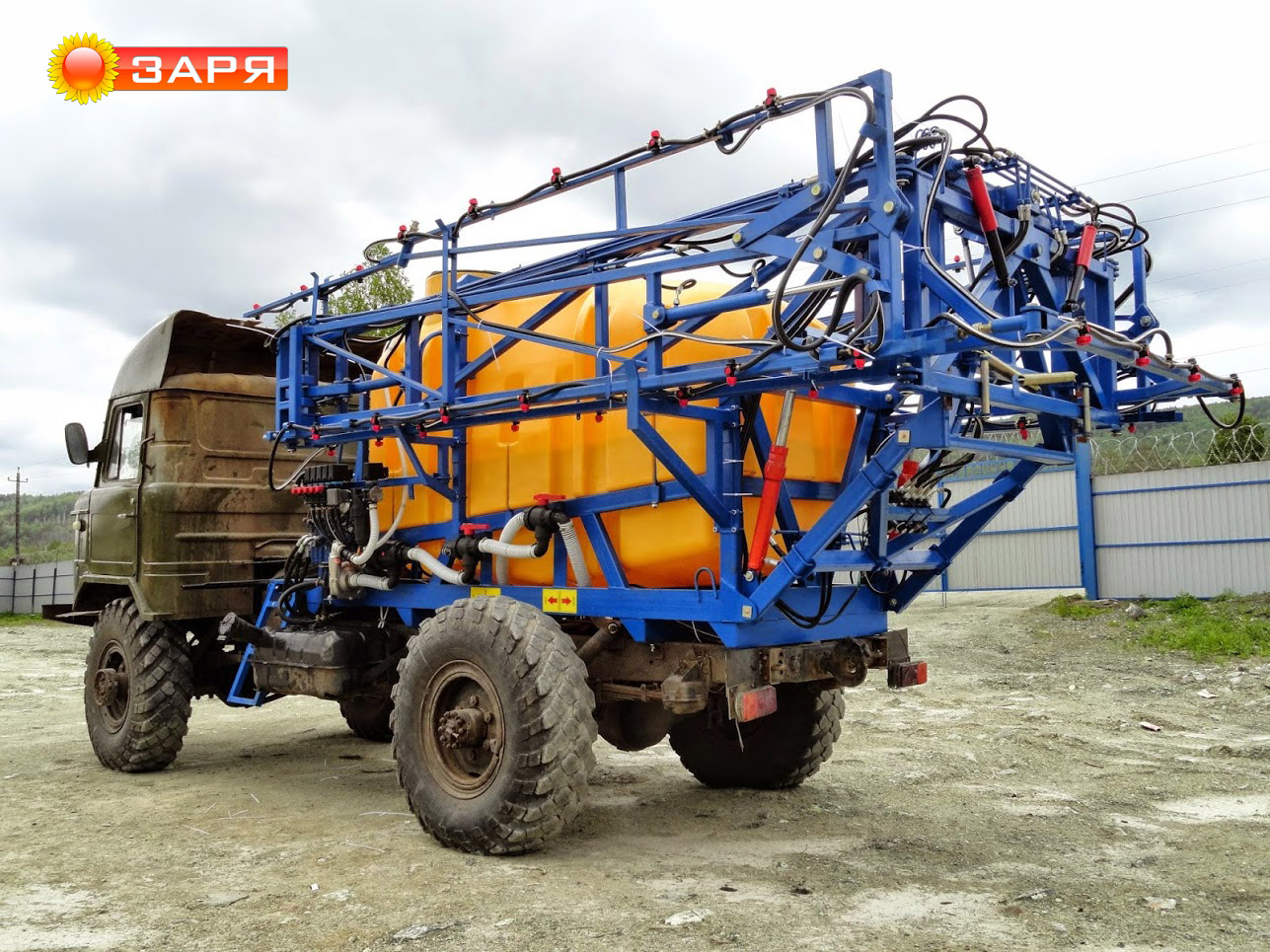

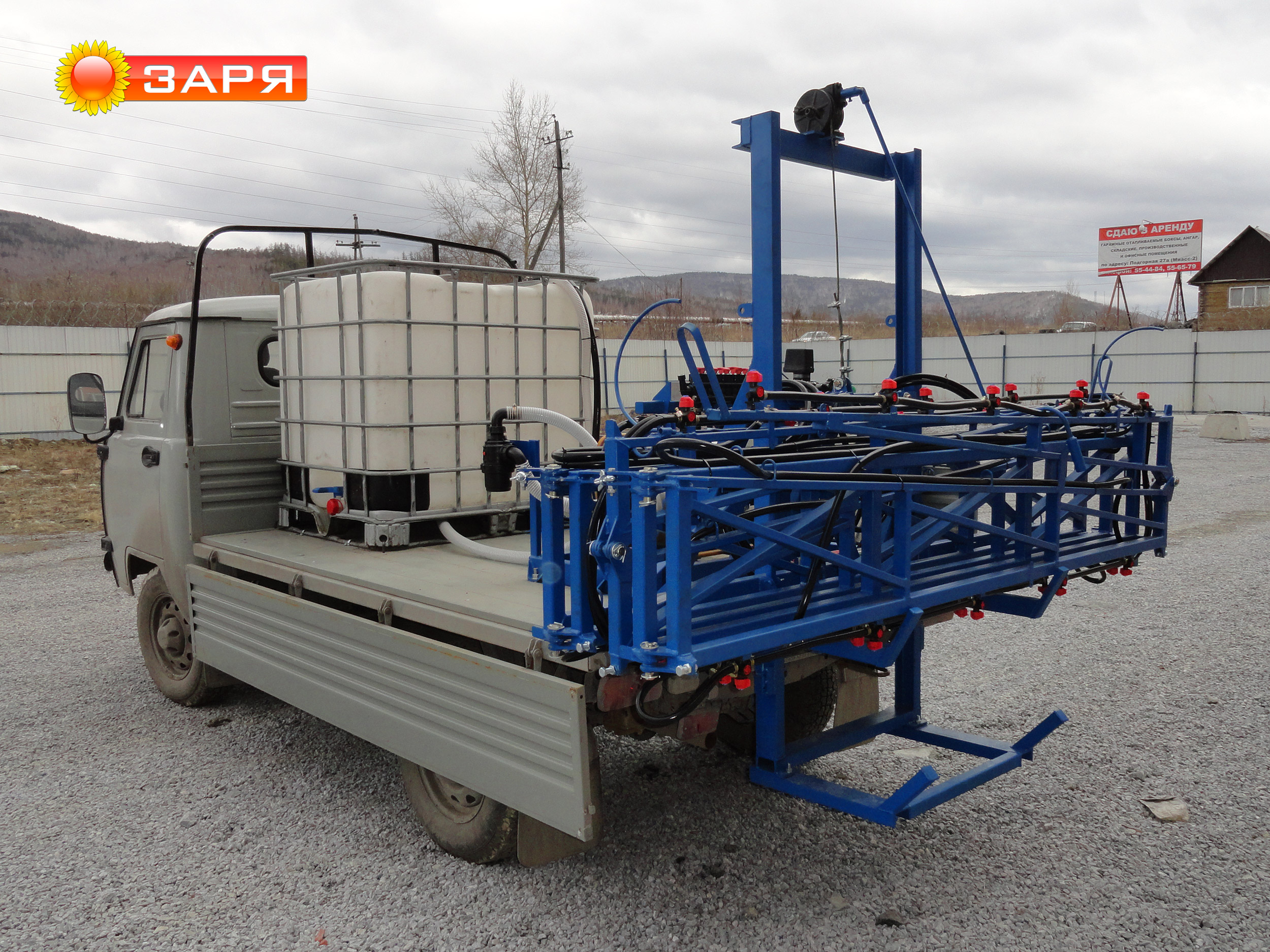

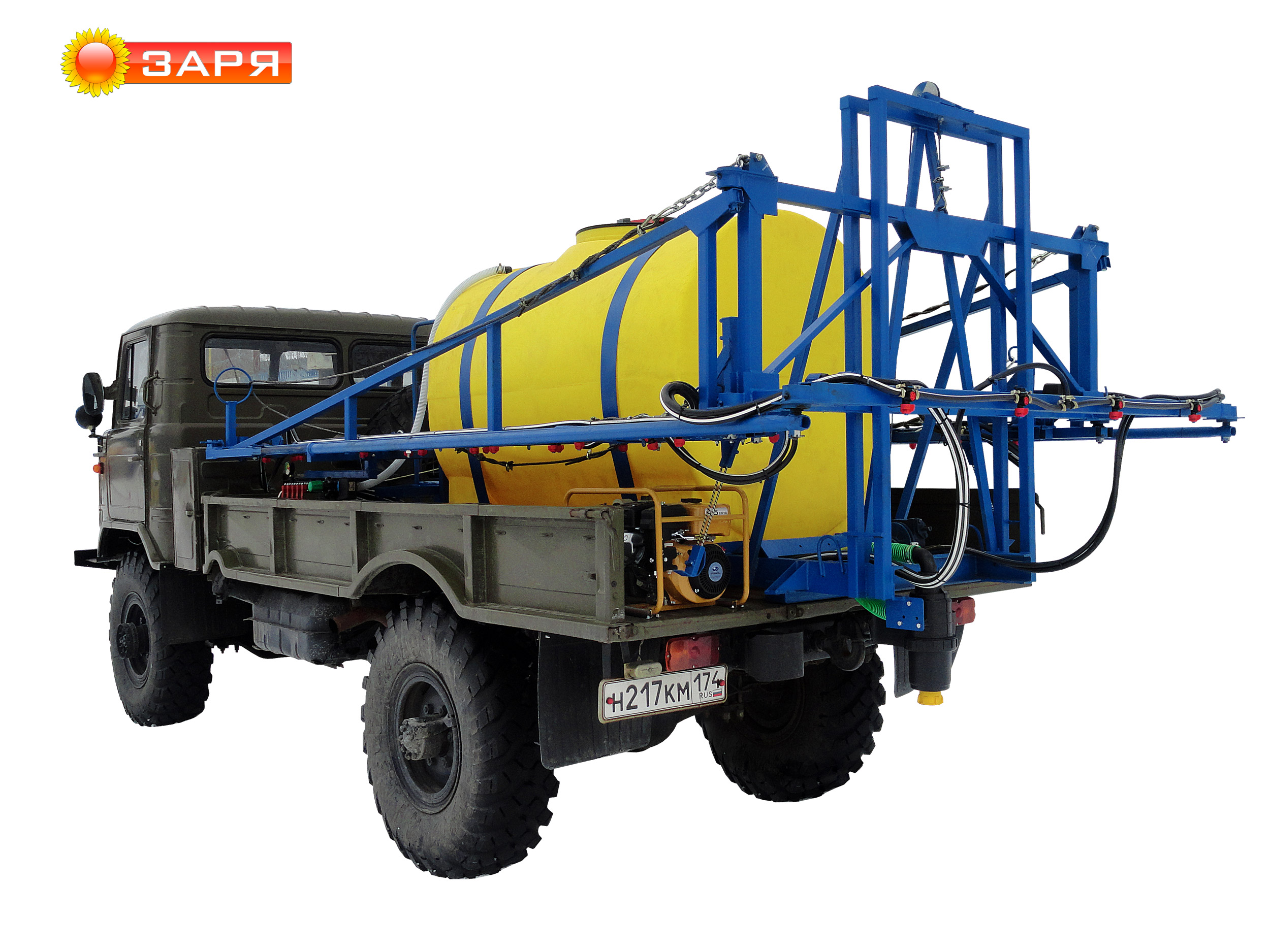

Опрыскиватель «ЗАРЯ-ОМ-2000-24-03» монтируется на шасси автомобиля ГАЗ-66.
Для переоборудования автомобиля с платформой необходимо демонтировать платформу и установить опрыскиватель на штатные кронштейны крепления платформы с использованием демонтированных крепежных изделий.
Несущая рама представляет собой конструкцию, сваренную из фасонных  профилей, образующих каркас для установки остальных элементов опрыскивателя. В передней части рамы предусмотрена площадка для обслуживания химбака, на боках приварены кронштейны крепления к раме автомобиля. В задней части рамы на стойках находятся кронштейны с отверстиями для стопорных пальцев, фиксирующих центральное звено штанги в транспортном положении.
Штанга представляет собой конструкцию, выполненную из труб квадратного и круглого профиля. Штанга состоит из: центрального звена, первого звена, второго звена, третьего звена, выносных штанг, телескопических штанг, тросов с талрепами.
Штанга подвешена на раме посредством редуктора подъема штанги, с помощью которого через трос и блок, осуществляется подъем или опускание штанги на заданную высоту обработки. В рабочем положении, устанавливаемом вращением рукоятки редуктора, штанга свободно висит, что позволяет ей при выполнении работ самоустанавливаться на угол до 7 градусов относительно горизонтали. На штангах установлен комплект аппаратуры мелкокапельного распыления, гибкие трубопроводы подвода рабочей жидкости, электрокабели и отбойники.
Рабочая емкость выполнена из полиэтилена, установлена на раме и зафиксирована стальными лентами. В заливной горловине емкости установлен сетчатый фильтр, в верхней части емкости выполнены отверстия для установки штуцеров для перемешивания рабочей жидкости и сброса жидкости при настройке расхода, в нижней части емкости установлены трубки для забора рабочей жидкости. На боках емкости выполнена шкала для контроля уровня рабочей жидкости.
Главными элементами комплекта аппаратуры мелкокапельного распыления «ЗАРЯ» являются распылители роторного типа, сетчатые барабаны которых приводятся во вращение с помощью электродвигателей, подключаемых к электрической сети автомобиля.
Рабочий раствор в распылители подается из рабочей емкости опрыскивателя с помощью центробежных насосов, установленных в задней части рамы опрыскивателя. Питание насосов осуществляется от сети автомобиля. Для перемешивания жидкости служат эти же насосы.
В гидравлической магистрали перед каждым распылителем установлен отсечной клапан с регулятором расхода, который обеспечивает настройку опрыскивателя на заданный расход рабочего раствора и его отсечку после отключения насоса или падения давления рабочего раствора в системе. Распылитель, отсечной клапан с регулятором расхода вместе с кронштейном, на котором они установлены, представляют собой единый модуль, закрепляемый на  кронштейне  штанги опрыскивателя. Эти модули соединены между собой в системе подвода рабочего раствора и электропитания шлангами и кабелями.
На раме опрыскивателя в задней части смонтирован коллектор со штуцерами, кранами, который используется для перемешивания и сброса в бак излишков рабочего раствора.
Элементы конструкции оборудования, контактирующие с химикатами, выполнены из коррозионностойких алюминиевых сплавов, химостойких пластмасс и резины, элементов крепления с химостойким неактивным покрытием.
Пульт управления опрыскивателя находится в кабине автомобиля.

Емкость для рабочей жидкости (химикатов)

2500 л.

Емкость промывочная

220 л.

Емкость для мытья рук

20 л.

Габаритные размеры в транспортном положении (ДхШхВ), не более

5100х2270х1850мм.

Габаритные размеры в рабочем положении (ДхШхВ), не более

5100х23700х2000мм.

Рабочая ширина захвата

24 м.

Количество распылителей

48 шт.

Вес опрыскивателя без рабочей жидкости (химикатов), не более

950 кг.

Высота заливочного отверстия емкости для рабочей жидкости от площадки оператора

850 мм.

Агрегатирование

Монтаж на шасси автомобиля ГАЗ

Высота подъема штанги (от распылителей до поверхности земли)

0,7-2,0 м.

Производительность насоса для подачи рабочей жидкости (D-203/BP-205)

209 / 193 л/мин.

Давление рабочей жидкости на выходе из насоса, до

20 атм.

Привод насоса

Гидравлический (гидромотором)

Скорость вращения вала насоса

540 об/мин.

Давление распыления

1,5-8,0 атм.

Подъем-опускание и раскладывание штанг

Гидравлическое
